Dans le domaine industriel, les brides sont un élément important du raccordement des tuyaux et des équipements, et dans le monde des brides, les trois normes GB, JB, HG sont des lignes directrices qui ne peuvent être ignorées. Dans le même temps, différents types de brides, telles que les brides soudées plates, les brides soudées plates à col, les brides soudées par emboîtement, les brides soudées bout à bout à col et les couvercles de bride, offrent un choix riche pour l'ingénierie. Sinton se penchera sur ces normes et types, ainsi que sur leurs noms de code correspondants, pour vous révéler le monde coloré des brides.

Tout d’abord, examinons les trois principales normes GB, JB et HG. GB est la norme nationale, JB est la norme du ministère des Machines, HG est la norme du ministère de l'industrie chimique. Ces trois normes servent différents domaines, garantissant que les brides sont largement utilisées dans tous les domaines. La norme GB a été largement reconnue dans les projets d'ingénierie auprès de son autorité nationale, la norme JB se concentre davantage sur l'ingénierie mécanique et la norme HG joue un rôle important dans l'industrie chimique. Comprendre ces normes aide les ingénieurs à faire des choix éclairés en fonction de besoins spécifiques.

Concentrons-nous ensuite sur le type de bride. Bride soudée plate, bride soudée au col, bride soudée à emboîtement, bride soudée bout à bout et couvercle de bride, chaque type a ses propres caractéristiques et scénarios d'application uniques.

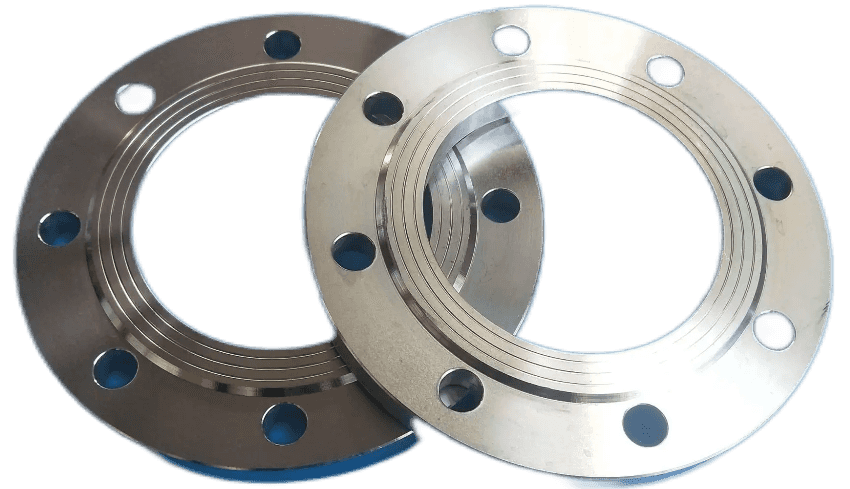

Bride soudée plate : la bride soudée plate est également connue sous le nom de bride soudée par recouvrement, la connexion de la bride soudée plate et du tuyau consiste à insérer le tuyau dans le trou intérieur de la bride dans la position appropriée, puis à souder par recouvrement, son avantage est que l'assemblage de soudage est plus facile à aligner et que le prix est bon marché, il est donc largement utilisé. Selon le calcul de la pression interne, la résistance de la bride soudée plate est d'environ les deux tiers de celle de la bride de soudage relative et la durée de vie en fatigue est d'environ un tiers de celle de la bride soudée bout à bout. Par conséquent, la bride soudée plate ne convient qu'au système de canalisations où le niveau de pression est relativement faible et où les fluctuations de pression, les vibrations et les chocs ne sont pas graves. (Avantages : adapté à l’ingénierie générale, installation facile, faible coût) ;

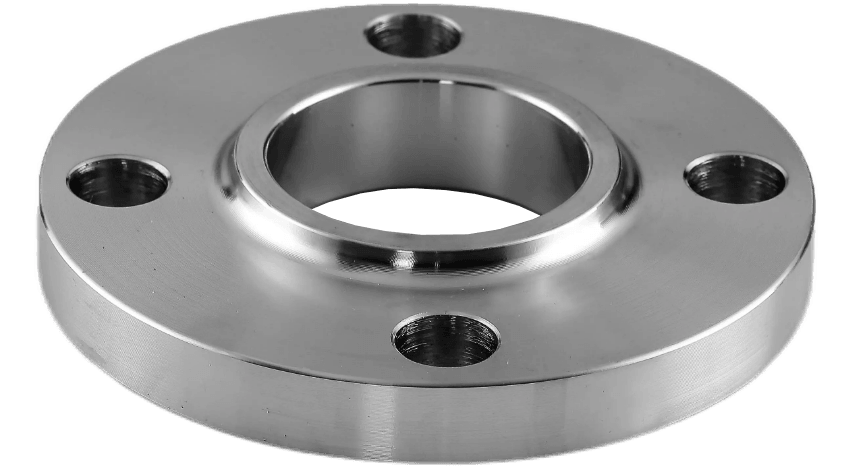

Bride soudée plate à col : La bride soudée plate à col est la même que la bride soudée plate à plaque, et le tuyau en acier, les raccords de tuyauterie, etc. sont insérés dans la bride à travers la soudure d'angle et la bride de raccordement de l'équipement ou du tuyau. La bride soudée plate avec col est également une bride soudée plate, car elle est à col court, améliorant ainsi la résistance de la bride et la force portante de la bride. Il peut donc être utilisé par les fabricants d’équipements de pipelines à haute pression. (Avantages : bonne rigidité et étanchéité, souvent utilisé dans un environnement à haute température et haute pression) ;

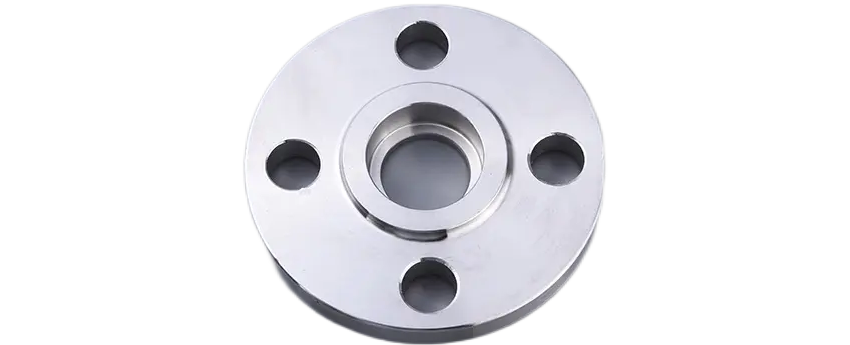

Bride à souder à emboîtement : La bride à souder à emboîtement est une bride dont une extrémité et l'autre extrémité du tuyau sont soudées avec des boulons. Il est couramment utilisé dans les pipelines avec PN≤10,0Mpa et DN≤40. (Avantages : facile à installer, adapté au système basse pression, est l’un des types de brides courants) ;

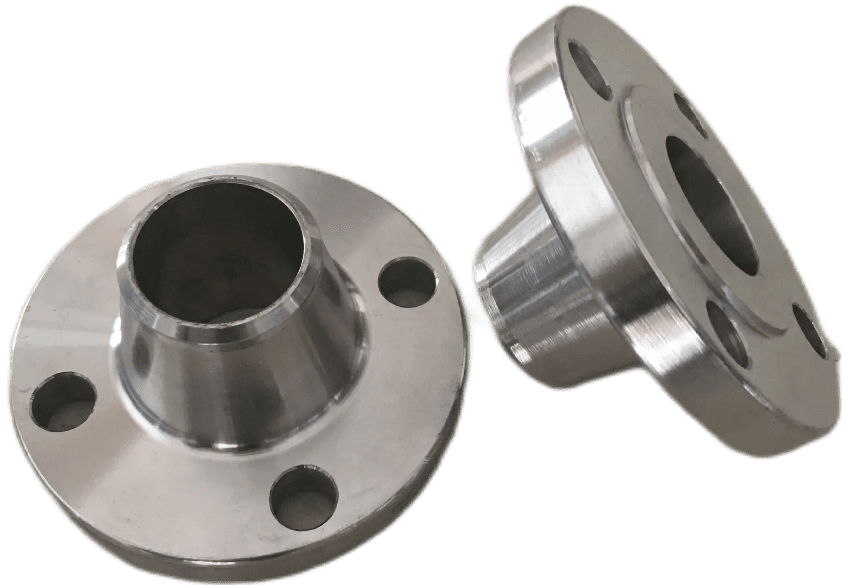

Bride soudée bout à bout à col : la bride soudée bout à bout à col est également connue sous le nom de bride à col haut, elle est différente des autres brides en ce sens qu'il y a un col haut long et incliné depuis la bride et le soudage des tuyaux à la bride, l'épaisseur de paroi de cette section de le col haut passe progressivement à l'épaisseur de paroi dans le sens de la hauteur, améliorant la discontinuité des contraintes, augmentant ainsi la résistance de la bride. La bride de soudage bout à bout à col est principalement utilisée dans des conditions de travail difficiles, telles que la dilatation thermique des tuyaux ou d'autres charges pour soumettre la bride à des contraintes plus importantes ou à des changements de contraintes à plusieurs reprises ; La pression et la température fluctuent considérablement dans les pipelines et dans les pipelines à haute température, haute pression et basse température inférieure à zéro. (Avantages : adapté aux conditions de haute température et haute pression, avec une bonne résistance à la corrosion) ;

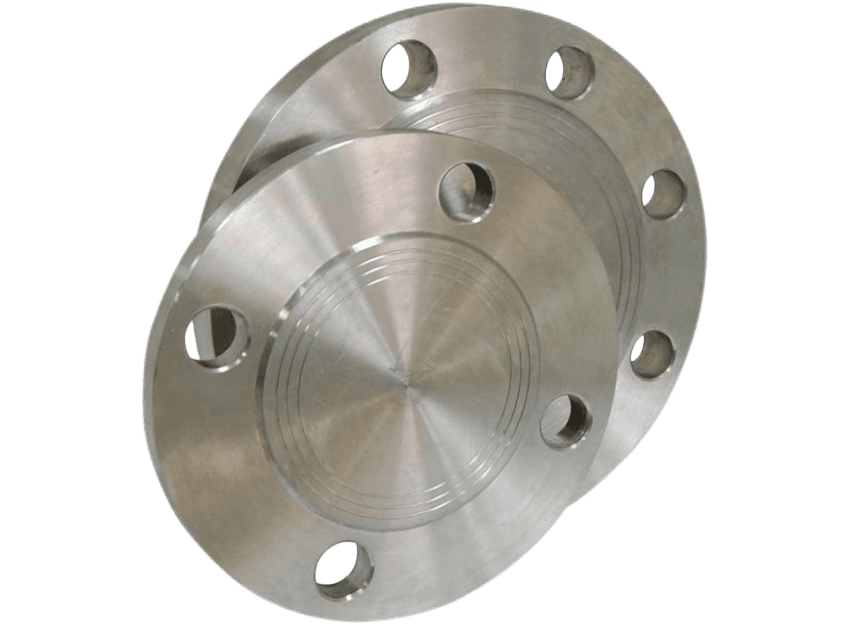

Couvercle de bride : Le couvercle de bride est également appelé bride aveugle, plaque aveugle. Il s'agit d'une bride sans trou au milieu pour sceller le bouchon du tuyau. La fonction est la même que celle de la tête soudée et du capuchon métallique, mais la bride aveugle et le capuchon peuvent être retirés à tout moment, contrairement à la tête soudée. L'application pratique dans l'industrie du chauffage pour souder des tubes chauffants ou des équipements d'échange thermique, des tubes d'échange thermique de soudage, est plus utilisée. (Avantage : utilisé pour fermer le raccord à bride, afin de protéger le pipeline et l'équipement de l'environnement extérieur).

Chaque type de bride a son nom de code correspondant, qui est le langage commun des ingénieurs. La connaissance de ces codes permet une sélection plus rapide et plus précise de la bride appropriée. Par exemple, le code de bride sous la norme GB, le code de bride sous la norme JB et le code de bride sous la norme HG, ont tous leurs propres caractéristiques, reflétant leurs bonnes performances dans leurs domaines respectifs.

Dans le monde des brides, les trois normes GB, JB et HG fournissent une base solide pour l'ingénierie, et différents types de brides offrent un large éventail d'options aux ingénieurs. Grâce à une compréhension approfondie de ces normes et types, les ingénieurs peuvent faire preuve de plus de flexibilité pour relever les défis d'ingénierie et garantir un fonctionnement sûr et fiable des pipelines et des équipements. Les brides relient toutes les parties du monde industriel et deviennent un élément indispensable du projet.
