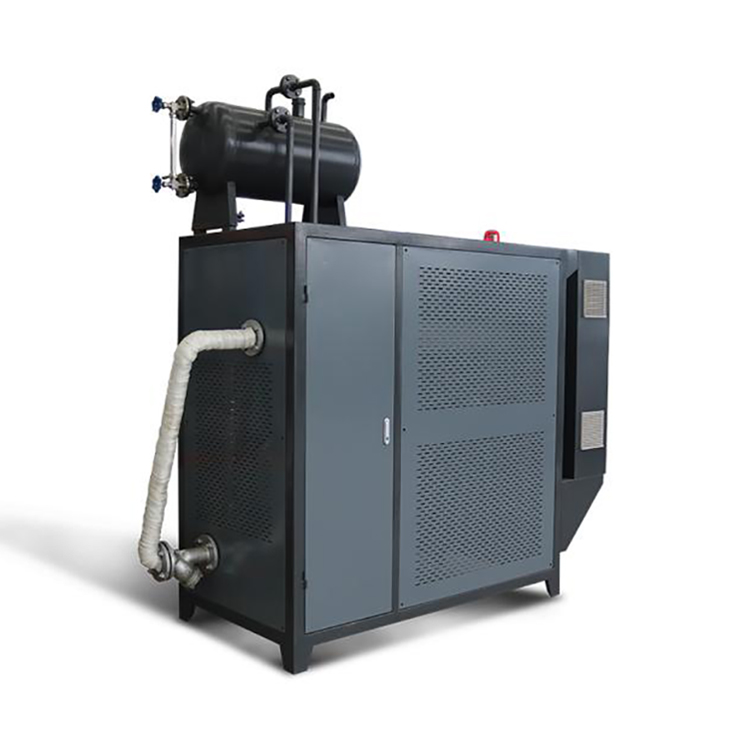

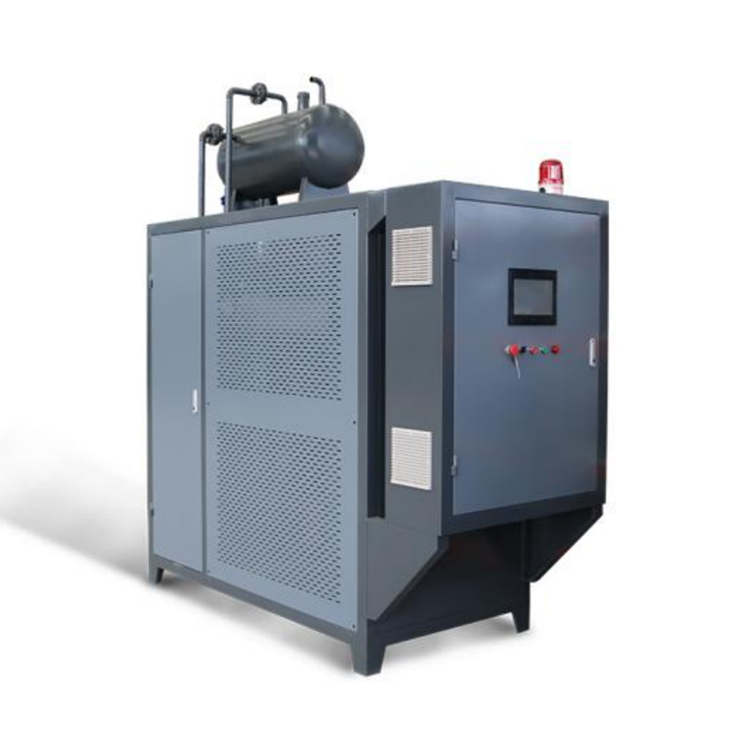

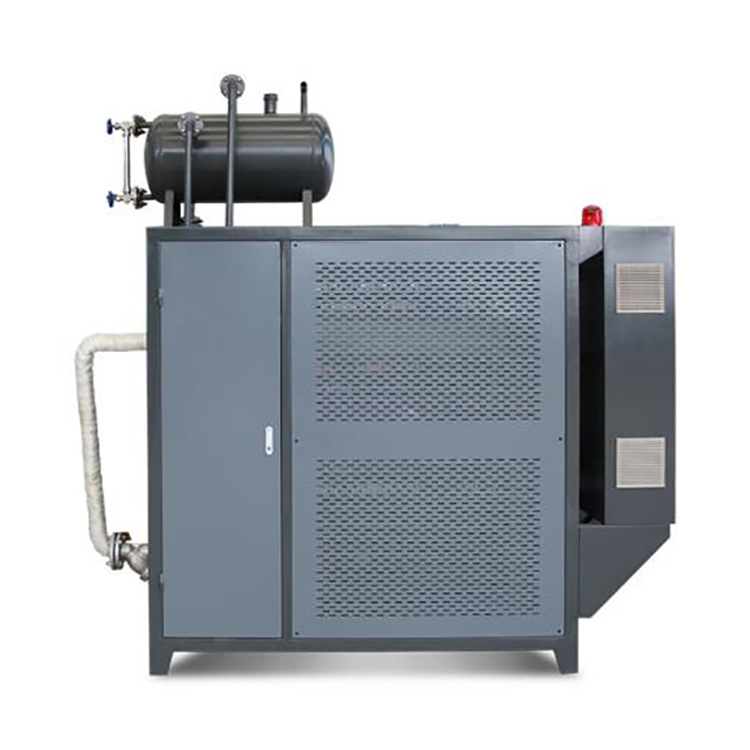

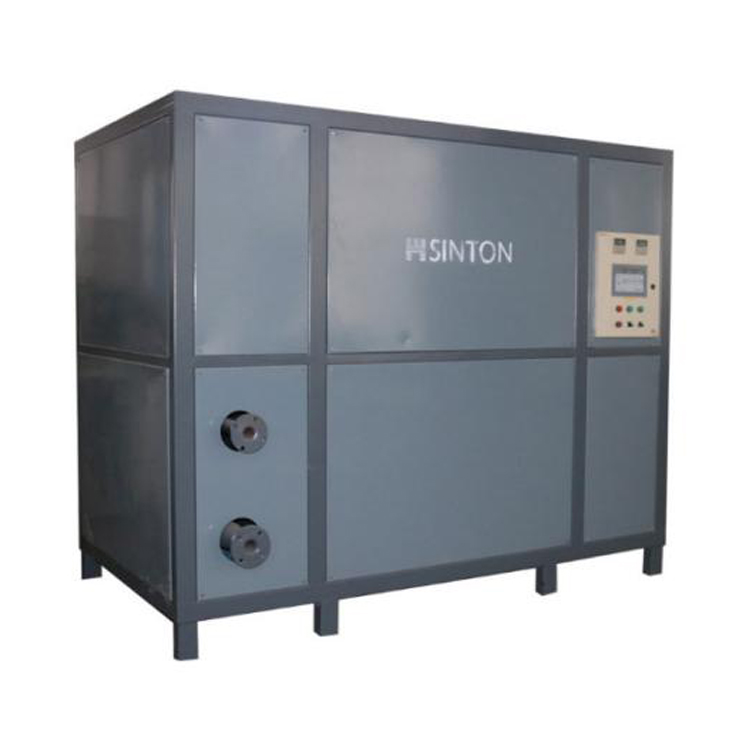

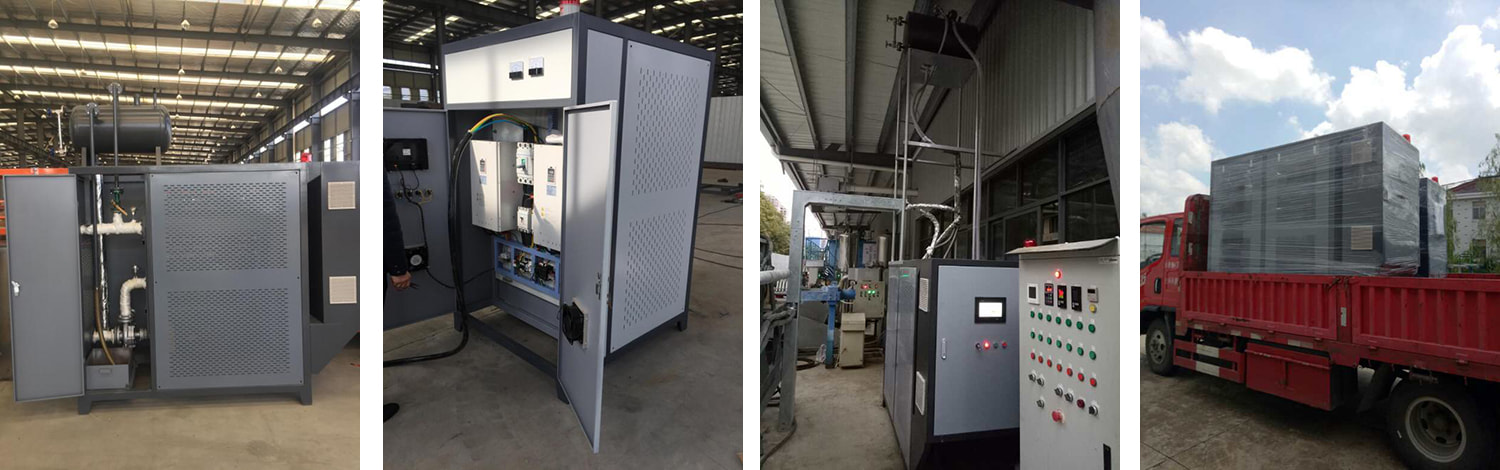

Réchauffeur d'huile électromagnétique thermoconducteur

Principe de fonctionnement

Le principe du chauffage par induction électromagnétique est que le courant alternatif généré par l'alimentation du chauffage par induction génère un champ magnétique alternatif à travers le capteur (c'est-à-dire la bobine), et l'objet conducteur magnétique y est placé pour couper la ligne de champ magnétique alternatif, générant ainsi un courant alternatif (c'est-à-dire des courants de Foucault) à l'intérieur de l'objet. Le courant de Foucault fait bouger les atomes à l'intérieur de l'objet de manière irrégulière à grande vitesse, et les atomes entrent en collision et se frottent les uns contre les autres pour produire de l'énergie thermique, ce qui a pour effet de chauffer les objets. Autrement dit, en convertissant l'énergie électrique en énergie magnétique, le le corps en acier chauffé induit de l'énergie magnétique et génère de la chaleur.

Avantages du chauffage électromagnétique :

1. Il peut être chauffé rapidement. Les ondes électromagnétiques peuvent générer un courant induit dans l’objet, provoquant la génération directe de chaleur à l’intérieur de l’objet. L'énergie est grandement utilisée et la vitesse de chauffage est rapide ;

2. La température peut être ajustée avec précision. Le chauffage électromagnétique peut contrôler avec précision la puissance de chauffage. Par rapport aux méthodes de chauffage traditionnelles, le réglage de la température est plus flexible ;

3. Haute sécurité, car le chauffage électromagnétique génère un courant induit et ne nécessite ni flamme ni flamme nue, il n'y a donc aucun risque d'explosion à flamme nue ;

4. Cela peut réduire la consommation d’énergie. Le chauffage électromagnétique génère uniquement de la chaleur pour les objets qui doivent être chauffés. Il n’y a aucune perte de chaleur dans les méthodes de chauffage traditionnelles, ce qui permet d’économiser davantage d’énergie.

5. Sûr et fiable : la séparation huile-électricité, aucune accumulation de coke et aucune fuite améliorent considérablement la sécurité d'utilisation. Le démarrage progressif basse tension réduit les dommages causés par les surtensions de courant et évite les dommages à l'équipement dus aux fluctuations de tension. La puissance de conversion de fréquence La partie de sortie peut ajuster automatiquement la taille du courant en fonction des fluctuations de tension pour garantir une puissance constante et ne sera pas endommagée en raison d'un transport électrique insuffisant dû à l'augmentation de la tension et du courant. La chaleur s'accumule à l'intérieur du corps chauffant et la température de surface du la bobine électromagnétique est légèrement supérieure à la température intérieure, qui peut être touchée en toute sécurité et a une bonne isolation sans protection contre les hautes températures.

6. Haute efficacité et économie d'énergie: le chauffage par induction électromagnétique à haute fréquence, par induction électromagnétique, agit directement sur le réservoir d'eau, provoquant le réchauffement du réservoir d'eau lui-même, réduisant le processus de conduction à travers le milieu, moins de perte de chaleur, élevé efficacité thermique, chauffage instantané, pas besoin de capacité de stockage de chaleur, l'efficacité thermique instantanée peut atteindre 98 % ou plus, dans les mêmes conditions, elle permet d'économiser 20 % d'énergie par rapport au gaz naturel, ce qui réduit considérablement les coûts de production.

7. Contrôle précis de la température : la bobine elle-même ne génère pas de chaleur, la résistance thermique est faible, l'inertie thermique est faible, la température des parois intérieures et extérieures du baril est cohérente, le contrôle de la température est en temps réel et précis, la capacité de contrôle de la température de l'huile est considérablement améliorée et l'efficacité de la production est élevée.

8. Améliorer l'environnement: l'équipement de chauffage électromagnétique adopte une méthode de chauffage interne, la chaleur est collectée à l'intérieur du corps de chauffage et la chaleur externe n'est pas dissipée. Adoptez une énergie propre et éliminez les émissions de substances nocives telles que le dioxyde de carbone. Créez un environnement respectueux de l'environnement, environnement de production sûr et confortable pour le personnel de production de première ligne.

9. Durée de vie : fil électromagnétique de qualité industrielle, résistant aux hautes températures, utilisé depuis plus de 15 ans.

10. Son silencieux : la fréquence de l'alimentation thermique est de 20 000 Hz, ce qui dépasse la fréquence d'écoute normale du corps humain, ce qui améliore non seulement l'efficacité thermique, mais est également silencieuse et respectueuse de l'environnement.

11.Entretien : Chauffage par induction électromagnétique. Lors du travail, le composant central du chauffage est un champ magnétique fixe. Une fois l’eau passée, elle est magnétisée et la structure de l’eau est magnétisée. Le système ne nécessite aucun entretien.

Performances du chauffage électromagnétique antidéflagrant

1. La structure principale est en acier avec une forte capacité portante ；

2. La chaleur est transmise vers l'intérieur, avec une efficacité thermique élevée.

3. Affichage du compteur de température d'huile d'entrée et de sortie, facile à surveiller ;

4. La puissance de chauffage est librement commutée pour maintenir une température constante.

5. La température ambiante est inférieure à 100 ℃, librement réglable ;

6. Affichage récapitulatif des données de trafic, gestion intelligente ;

7. La fonction d'affichage de la pression est complète, ce qui est facile à surveiller.

8. Le boîtier de commande est scellé et sûr, ignifuge et antidéflagrant ;

9. Alarme automatique pour la détection de la température, bonne sécurité.

Inconvénients du chauffage électromagnétique :

1. Le coût est plus élevé. Par rapport aux méthodes de chauffage traditionnelles, les équipements de chauffage électromagnétique sont plus chers ;

2. Il existe des limites quant aux matériaux pouvant être chauffés. Le chauffage électromagnétique concerne uniquement les matériaux conducteurs et les matériaux isolants ne peuvent pas être chauffés directement ;

3. Par rapport au chauffage par résistance, la structure est plus complexe et nécessite plus de connaissances professionnelles.

Avantages du chauffage par résistance :

1. Structure simple, faible coût et grande popularité.

2. Largement utilisé. Le chauffage par résistance est largement utilisé dans la production industrielle, l’hygiène domestique et la recherche scientifique ;

3. Facile à contrôler. Un contrôle précis du chauffage peut être obtenu en ajustant le courant et la tension, ce qui est facile à utiliser ;

4. Température de chauffage élevée. Le chauffage résistif peut produire des températures très élevées et peut être utilisé dans divers environnements ;

5. L'effet chauffant est stable. Le chauffage par résistance peut maintenir la température de manière stable pendant le processus de chauffage et est plus conforme aux méthodes de chauffage traditionnelles.

Inconvénients du chauffage par résistance :

1. Consommation d’énergie élevée. Le chauffage résistif produit généralement plus de pertes de chaleur et est donc plus gourmand en énergie ;

2. La vitesse de chauffage est lente. Le chauffage résistif met un temps relativement long pour atteindre la température souhaitée ;

3. Risques pour la sécurité. Étant donné que le chauffage par résistance nécessite un chauffage électrique, une fuite de circuit ou une panne électrique peut entraîner des risques pour la sécurité ;

4. Faire face à des limitations matérielles. Certains matériaux, tels que la céramique, le verre, etc., sont difficiles à réaliser un chauffage par résistance en raison de leurs propriétés non conductrices.

Les éléments de sélection des radiateurs électromagnétiques comprennent :

1. Efficacité énergétique et vitesse de chauffage : Dans les applications qui recherchent une efficacité énergétique élevée et un chauffage rapide, les radiateurs électromagnétiques peuvent présenter plus d'avantages.

2. Exigences de contrôle de la température : dans les cas nécessitant un contrôle de température plus précis, la flexibilité de réglage de la température du chauffage électromagnétique peut être plus appropriée.

3. Considérations de sécurité : L'absence de flamme nue et de risque d'explosion est un facteur important dans certains environnements ayant des exigences de sécurité plus élevées.

4. Champs d'application et restrictions matérielles : déterminer si le chauffage électromagnétique est applicable en fonction du matériau de l'objet chauffé, par exemple s'il est conducteur.

5. Facteurs de coût : Bien que le prix du chauffage électromagnétique soit plus élevé, si l’on considère globalement l’efficacité énergétique et les coûts à long terme, il peut toujours être attractif.

6. Stabilité de l'effet de chauffage : Pour les applications ayant des exigences plus élevées en matière de stabilité de la température pendant le processus de chauffage, il est nécessaire de peser les performances des différents appareils de chauffage.

7. Besoins spécifiques de l'industrie : par exemple, dans certains domaines industriels, il existe des exigences spécifiques en matière d'huile de transfert de chaleur à haute température, et l'on peut avoir tendance à choisir des radiateurs électromagnétiques.

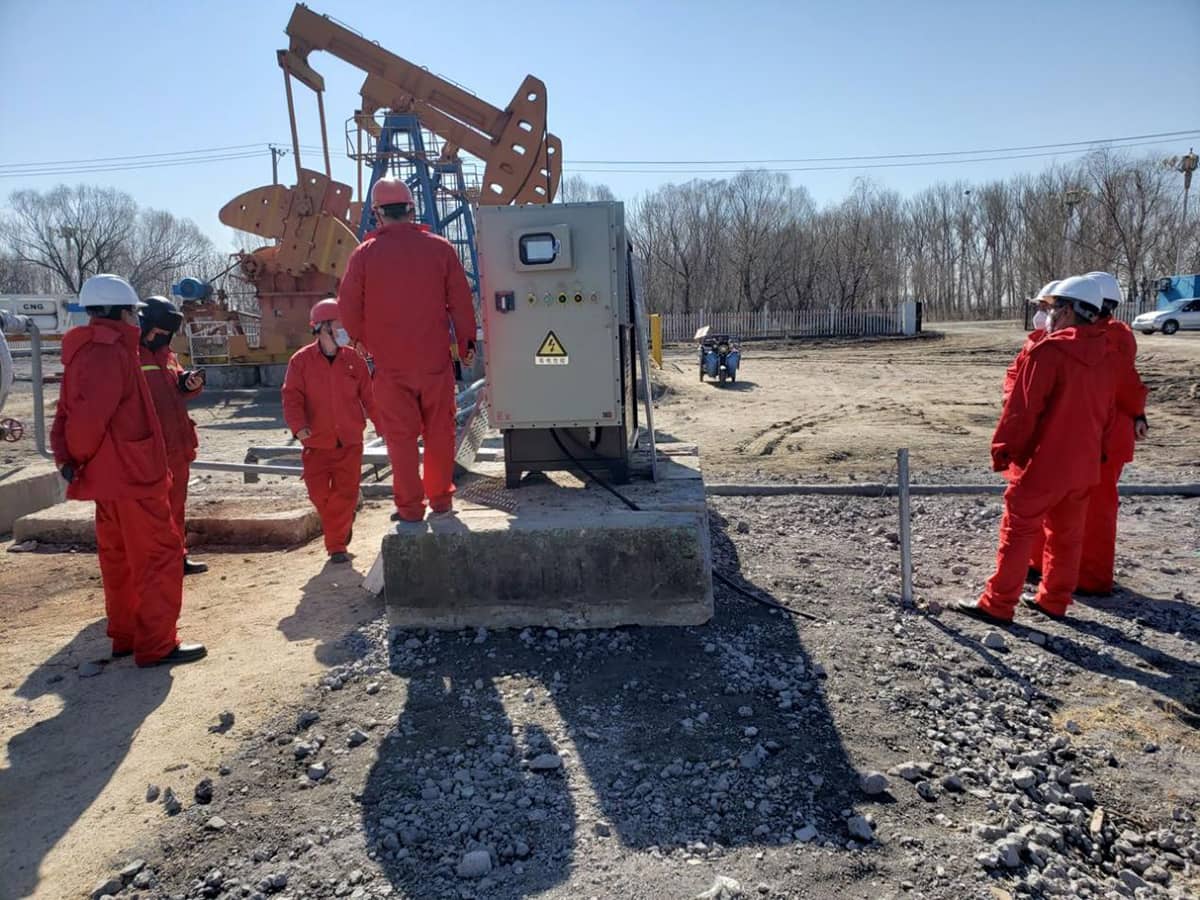

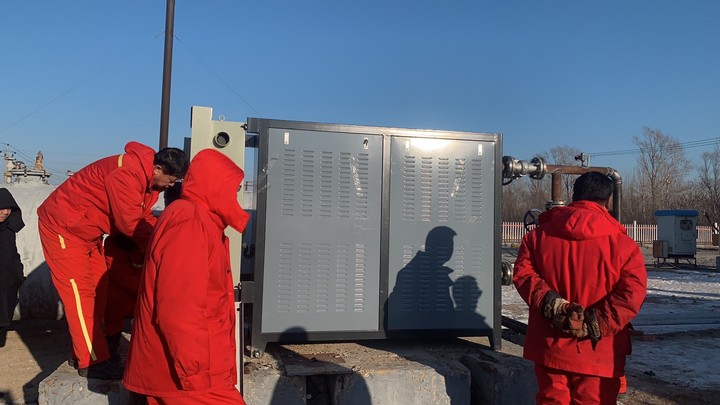

Analyse de cas d'application pour les champs pétrolifères

La combustion et le chauffage du gaz naturel sont généralement utilisés pour le pétrole brut des champs pétrolifères chinois. Pendant le processus de chauffage de cette méthode, l'équipement est de grande taille et des substances nocives telles que le dioxyde d'azote sont produites pendant le processus de combustion. Il existe une pollution secondaire, le gaz naturel est inflammable et explosif et des accidents de production liés à la sécurité sont susceptibles de se produire. Le processus de chauffage est complexe et la conduction secondaire de la chaleur doit être effectuée à travers le milieu aqueux et la perte de chaleur est importante. La vaste zone du champ pétrolifère dispose de sources d'eau étanches et l'eau des zones froides du nord est facile à geler, ce qui limite l'utilisation du gaz naturel comme méthode de chauffage.Le chauffage au gaz naturel nécessite un entretien manuel, ce qui augmente les coûts de main-d'œuvre. L'équipement de la méthode de chauffage électromagnétique est de petite taille, aucune substance nocive telle que le dioxyde d'azote ne sera produite pendant le processus de chauffage, il n'y a pas de pollution secondaire, aucune marchandise dangereuse telle qu'inflammable et explosive, et les performances de sécurité sont fiables. pas facile d'avoir des accidents de production de sécurité. Le processus de chauffage est direct et il n'y a pas besoin de conduction thermique secondaire à travers l'eau. Le mode de chauffage direct du pétrole brut par un équipement électromagnétique est utilisé et il n'y a aucune perte de transfert de chaleur. Le mode de chauffage électromagnétique ne nécessite pas de maintenance manuelle, ce qui permet d'économiser des coûts de main-d'œuvre. Par conséquent, le mode de chauffage électromagnétique est plus approprié pour chauffer le pétrole brut. dans les champs pétroliers chinois.

Pour le pétrole lourd et le pétrole à haute condensation extraits du champ pétrolifère de Liaohe, la capacité de récupération de pétrole de chaque machine est de 30 t/jour, la température de la tête de puits de sortie de pétrole est de 10 ℃ et la température de sortie de pétrole est d'environ 40 ℃ après chauffage. La différence de température est calculée en fonction de 30 ℃ et la pression de conception est de 2,5 MPa. La température minimale en hiver est de -35 ℃ et la température moyenne tout au long de l'année est de 8 à 9 ℃. Compte tenu de la situation réelle du champ pétrolifère de Liaohe , nous recommandons la promotion de l'utilisation du mode de chauffage électromagnétique.

Adaptabilité environnementale

1. Température : -20 ℃ ~ 60 ℃ ;

2.Humidité : ≤95 %

3. La fréquence de fonctionnement est comprise entre 14 et 28 kHz et entre 15 et 22 kHz est recommandée.

Aperçu des performances de base

1. Caractéristiques de tension et de puissance : puissance de sortie constante de 300 V-450 ;

2. Efficacité thermique≥90 % ;

3. Température de protection contre la surchauffe IGBT : 95 ± 5 ℃, fonction de protection contre les surintensités IGBT, fonction de protection contre la perte de phase ;

4. Fréquence de travail : 14-28 kHz ;

5. Utilisation d'une topologie de circuit résonant en série à pont complet, pilotée par une puce pilote IGBT haute performance et un mode de fonctionnement résonant à haut rendement ;

6. Il dispose d'un mode de chauffage/arrêt à démarrage progressif, qui est sûr et fiable et a une longue durée de vie en cas de démarrages fréquents.

7. Avec fonction de protection contre les courts-circuits du serpentin de chauffage ;

8. Il dispose d'un port de détection de température avec une précision de 10 chiffres et la plage de température de détection est de 0 à 150 ℃ ; il peut être réglé sur un interrupteur logiciel pour contrôler le démarrage et l'arrêt.

9.Avec plusieurs bobines superposées d'une puissance supérieure à 999 kW, cela fonctionne sans interférer les unes avec les autres.；

10. Peut être connecté à la machine pour fonctionner ; plusieurs mouvements fonctionnent ensemble sans interférer les uns avec les autres ；

11. Grâce à une technologie unique, le circuit est contrôlé avec précision pour fonctionner efficacement dans la zone de faible inductance, et le mouvement peut fonctionner à plus de 500 degrés pour maintenir une puissance de sortie constante.

12. Le temps moyen sans problème est supérieur à 10 000 heures ;

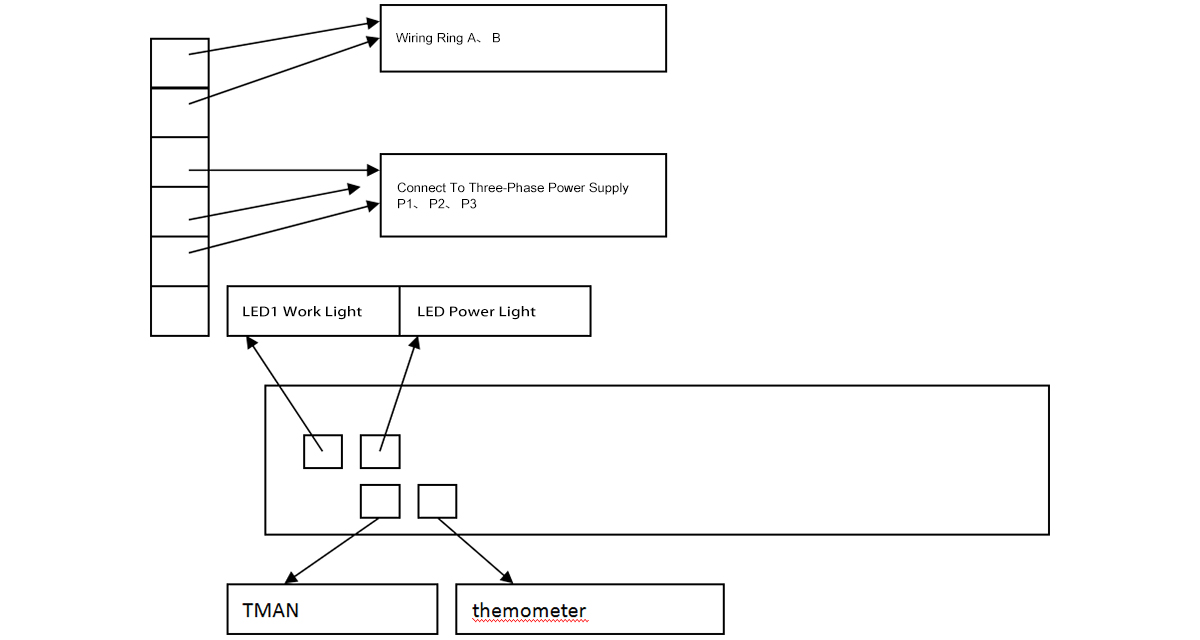

Description du câblage du système et schéma de principe

Application

1. L'industrie de la transformation du charbon en électricité a été largement utilisée, comme le séchage du coton, le séchage du jujube, le séchage du maïs, le séchage des céréales, etc.

2. Industries du plastique et du caoutchouc, telles que les machines de soufflage de films, les machines de tréfilage, les machines de moulage par injection, les granulateurs, les extrudeuses de caoutchouc, les machines de vulcanisation, les extrudeuses de production de câbles, etc.

3. L'industrie pharmaceutique et chimique, telle que : sacs de perfusion spéciaux pour médicaments, lignes de production d'équipements en plastique, canalisations de chauffage de liquides dans l'industrie chimique, etc.

4. Industries énergétiques et alimentaires, comme le chauffage des oléoducs ; les machines alimentaires, telles que les avions super-cargos et autres équipements nécessitant un chauffage électrique.

5. Mouvement de cuisinière à induction commerciale de haute puissance.

6. Industrie des matériaux de construction, telle que : ligne de production de tuyaux de gaz, ligne de production de tuyaux en plastique, maille plate dure en plastique PE, unité de maillage géotechnique, machine de formage creuse automatique, ligne de production de panneaux en nid d'abeille PE, ligne de production d'extrusion de tuyaux ondulés à paroi simple et double, unité de film composite à coussin d'air, tuyau dur en PVC, ligne de production de tuyaux en mousse à couche centrale, ligne de production de feuilles transparentes extrudées en PP, tuyau en mousse de polystyrène extrudé, unité de film étirable PE.

7. Séchage et chauffage dans les équipements d'impression.

Entretien du radiateur électromagnétique

Concernant la durée de vie des radiateurs électromagnétiques, l'attention de tous s'y est progressivement portée. La durée de vie des contrôleurs de chauffage électromagnétiques varie généralement de trois à cinq ans, mais sa durée de vie est fortement liée à plusieurs facteurs.

1. Si le produit est installé correctement. L'épaisseur du coton d'isolation thermique requise pour chaque chauffage électromagnétique et anneau chauffant électromagnétique, l'épaisseur et la longueur de l'enroulement, la valeur d'inductance et la valeur du courant d'entrée sont tous différents et doivent être conformément aux instructions d'installation du fabricant en usine comme norme. Et l'espacement entre les groupes de bobines entre chaque panneau de commande de chauffage électromagnétique est supérieur à 10 cm, ce qui est également très important, car une trop grande proximité s'affectera mutuellement. Uniquement lorsque le chauffage électromagnétique est installé dans la plage de paramètres normale, le fonctionnement stable à long terme peut être garanti.

2. L'environnement de l'atelier comprend la poussière, la poussière et l'humidité. D'une manière générale, plus la poussière est importante, plus elle est défavorable à la carte mère de contrôle du chauffage électromagnétique. Si la poussière est relativement importante, le ventilateur du radiateur électromagnétique doit être nettoyé régulièrement. Le chauffage électromagnétique refroidi par air dissipe principalement la chaleur, et la ventilation intérieure est préférable pour éviter que le ventilateur ne soit bloqué et que la carte mère ne puisse pas dissiper la chaleur, provoquant une surchauffe et une brûlure des composants.

3. Le degré d'amour pour le produit. Pour les utilisateurs ayant une poussière et une poussière relativement importantes dans l'atelier, ils doivent régulièrement brosser le ventilateur du radiateur électromagnétique avec une brosse et la poussière sur le serpentin de chauffage électromagnétique. Pour la bobine, pas besoin d’objets lourds pour la maintenir ou la couper. N'éclaboussez pas souvent d'eau sur la bobine ou le radiateur à induction électromagnétique. Sans parler de l'exposition du radiateur électromagnétique à un environnement en plein air, car si l'environnement en plein air rencontre un jour de pluie, il sera certainement mouillé et cela provoquera Dommages s'il est allumé sans sécher. Ou dans un environnement en plein air, il y a plus de pluie et de rosée le matin, ce qui rend le circuit imprimé humide. La mise sous tension sans séchage entraînera également un court-circuit du circuit intérieur.

Instructions d'installation

1. Les lignes de connexion d'entrée et de sortie à courant élevé doivent être fermement fixées pour garantir un bon contact et empêcher les joints de chauffer.

2. Le châssis doit être bien mis à la terre pour éviter l'électricité statique et la foudre.

3. Pour vous connecter à l'interface de contrôle externe, faites attention à la polarité et la ligne de connexion ne doit pas être enroulée avec la ligne à courant élevé pour éviter les interférences.

Paramètres de travail de base

Plage de tension de fonctionnement : 320VAC–420VAC

Gamme de fréquences : 4 kHz ~ 40 kHz (la fréquence de fonctionnement normale à pleine puissance est de 13 kHz à 22 kHz)

Détermination de l'inductance de la bobine :

L'inductance de la bobine peut être enroulée en référence aux paramètres fournis dans le tableau ci-dessous. La différence d'inductance est trop importante ou le diamètre n'est pas approprié, ce qui fera fonctionner le chauffage anormalement. Selon le but, les paramètres seront légèrement différents. De plus, lorsque plusieurs machines fonctionnent ensemble, les bobines de différentes machines sont séparées par plus de 20CM pour éviter les interférences mutuelles.

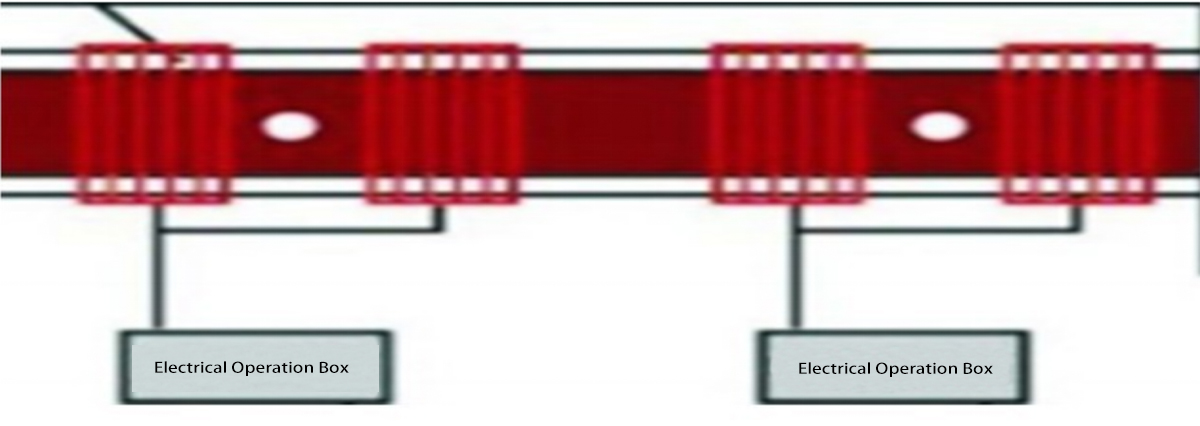

Enroulement de bobines

La méthode d'enroulement de la bobine est légèrement différente selon chaque situation d'utilisation et la différence de puissance. Dans la plupart des cas, la méthode d'enroulement est illustrée dans la figure ci-dessous : Avant l'enroulement, enveloppez du coton d'isolation thermique d'environ 25 mm d'épaisseur et laissez des intervalles de 10 à 20 cm pour chaque section. Ensuite, enveloppez la section suivante. La sonde de mesure de température du thermostat peut être fixée dans la zone d'intervalle.
